Замена динамика на телефоне своими руками — подробная инструкция

Диагностика: точно ли дело в динамике?

Замена динамика на телефоне всегда начинается с диагностики. Это позволяет убедиться в том, что проблема действительно в динамике, а не в другом компоненте.

Семён Некрасов

Специалист в области ремонта бытовой техники

Стаж работы: более 15 лет

Проверка звука через наушники и на звонке

Если звук отлично слышен в наушниках, это указывает на то, что аудиочип телефона работает нормально. Скорее всего, проблема именно в динамике.

Проверьте, слышно ли звук при входящем звонке. Если нет, проблема может быть в настройках громкости звонка. Если слышно, но очень тихий или искаженный звук, то дело в динамике.

Чистка решетки динамика от грязи

Для начала осмотрите решетку динамика. Часто она забивается пылью, грязью и мелким мусором. При наличии загрязнений аккуратно почистите решетку мягкой щеткой или ватной палочкой. Можно использовать немного изопропилового спирта, но будьте осторожны, чтобы не залить его внутрь телефона.

Дополнительные шаги диагностики:

• Регулировка громкости. Убедитесь, что громкость на телефоне не установлена на минимум и не отключена.
• Перезагрузка телефона. Иногда простая перезагрузка может решить временные программные сбои, которые влияют на звук.
• Проверка настроек звука. Убедитесь в том, что не включены какие-либо режимы, отключающие звук (например, режим «Не беспокоить»).

Если после всех этих шагов проблема не устранена, то с большой вероятностью не работает динамик на смартфоне.

Совет мастера:

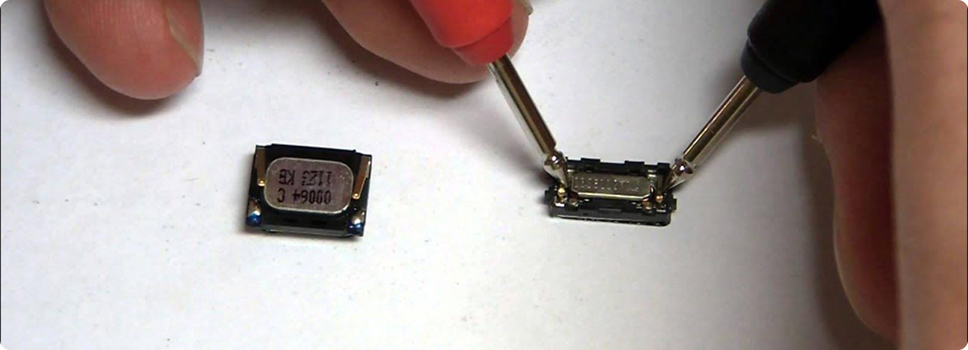

Совет мастера: Перед установкой нового динамика проверьте его работоспособность, подключив шлейф к материнской плате, но не закручивая винты. Так вы убедитесь, что проблема была именно в нем, а не в плате.

Семён Некрасов

Подготовка к замене: инструменты и запчасти

Если вы убедились в том, что проблема действительно в динамике, следующим шагом является подготовка к замене.

Где купить оригинальный динамик для вашей модели

Приобрести оригинальные запчасти можно в:

При покупке динамика убедитесь в том, что он соответствует вашей модели телефона. По возможности выбирайте оригинальные запчасти. Дешевые аналоги могут иметь плохое качество звука или быстро выйти из строя.

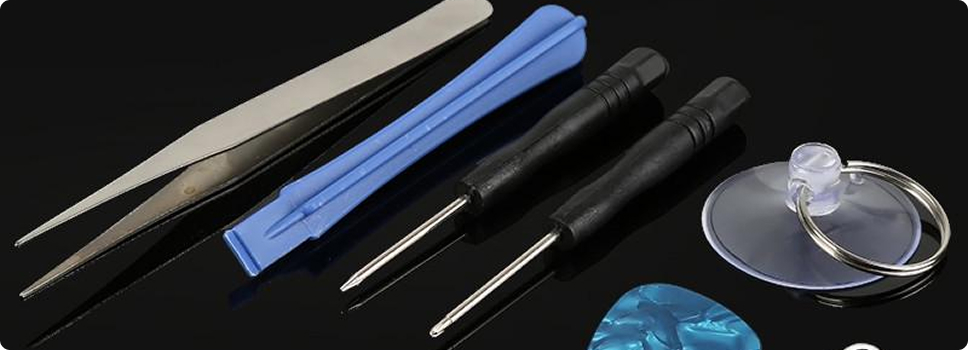

Набор инструментов для вскрытия телефона

Для успешной замены динамика вам понадобится следующий набор инструментов:

1. Набор отверток для мобильных телефонов. Обычно это набор маленьких отверток с разными типами наконечников (крестообразные, шлицевые, звездообразные – Pentalobe, Torx).
2. Пластиковые лопатки (спаджеры) или медиаторы. Для аккуратного отделения задней крышки или экрана от корпуса телефона без повреждений.
3. Присоска. Позволит приподнять экран при разборке.
4. Пинцет. Для захвата и перемещения мелких деталей.
5. Фен или термовоздушная пушка. Для нагрева клея, который удерживает заднюю крышку или экран.
6. Магнитный коврик или органайзер. Для хранения мелких винтиков, чтобы не потерять их.
7. Защитные перчатки. Чтобы избежать статического электричества и царапин на экране.
8. Двусторонний скотч или клей B-7000. Для повторной фиксации задней крышки или экрана после замены динамика.

Где купить инструменты:

• Специализированные магазины по ремонту телефонов. У них обычно есть наборы инструментов для разборки телефонов.
• Онлайн-маркетплейсы. На eBay, AliExpress и других площадках можно найти большой выбор наборов инструментов для ремонта по разным ценам.

Перед началом разборки телефона посмотрите видеоинструкцию именно для вашей модели. Это поможет избежать ошибок и повреждений.

Пошаговая инструкция по разборке телефона

Теперь, когда у вас есть все необходимые инструменты и новый динамик, можно приступать к замене. Мы подготовили пошаговую инструкцию по разборке телефона.

Внимание! Инструкция является общей, поэтому процесс разборки может отличаться в зависимости от модели телефона.

Как безопасно вскрыть корпус (задняя крышка/дисплей)

Определите тип корпуса:

1. Задняя крышка. Некоторые телефоны имеют заднюю крышку, которая снимается с помощью присоски или пластиковой лопатки.
2. Дисплей. В других телефонах необходимо снимать дисплей.

Внимание! Перед началом работ обязательно выключите телефон.

Если задняя крышка или дисплей приклеены, используйте фен или термовоздушную пушку для нагрева краев, чтобы размягчить его. Будьте осторожны, так как телефон может перегреться.

Вскрытие корпуса:

• Задняя крышка. Прикрепите присоску к задней крышке и аккуратно потяните ее вверх, одновременно вставляя пластиковую лопатку в образовавшуюся щель. Постепенно продвигайтесь по периметру крышки, отклеивая ее от корпуса.
• Дисплей. Прикрепите присоску к дисплею и аккуратно потяните его вверх, одновременно вставляя пластиковую лопатку в образовавшуюся щель. Будьте особенно осторожны в области расположения шлейфов дисплея.

Не применяйте чрезмерную силу, чтобы не сломать крышку или дисплей.

Отключение аккумулятора и поиск динамика

Порядок действий:

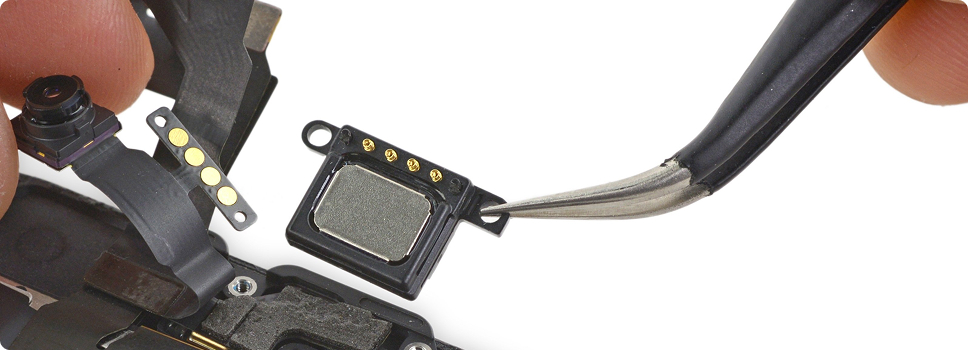

Отсоединение шлейфа и снятие старого динамика

Порядок действий:

1. Открутите винты крепления динамика.
2. Отсоедините шлейф динамика. Аккуратно отсоедините шлейф динамика от материнской платы или от другого разъема, к которому он подключен. Используйте пластиковую лопатку, чтобы ослабить защелку разъема.
3. Снимите старый динамик. Осторожно извлеките старый динамик из корпуса телефона.

Перед установкой нового динамика убедитесь, что он идентичен старому по размеру и форме.

Совет мастера:

Совет мастера: После замены динамика не закручивайте винты сразу до упора. Сначала соберите корпус и проверьте звук. Иногда из-за неплотного прилегания корпуса динамик может дребезжать, и это можно исправить, подложив тонкий кусочек двустороннего скотча.

Семён Некрасов

Установка нового динамика и сборка

Вы успешно разобрали телефон и извлекли старый динамик. Теперь приступаем к установке нового динамика и сборке устройства.

Подключение и предварительная проверка звука

Порядок действий:

1. Установите новый динамик. Аккуратно поместите новый динамик в предназначенное для него место в корпусе телефона.
2. Закрепите динамик (если необходимо). Если динамик крепится винтами, закрутите их. Не перетягивайте винты.
3. Подключите шлейф динамика. Осторожно подключите шлейф динамика к соответствующему разъему на материнской плате или другом разъеме. Убедитесь, что шлейф надежно зафиксирован в разъеме.
4. Подключите аккумулятор. Подключите разъем аккумулятора к материнской плате.
5. Включите телефон и проверьте звук. Убедитесь, что звук чистый и громкий.
6. Выключите телефон. Если звук работает нормально, выключите телефон и отключите аккумулятор перед окончательной сборкой.

Если звук не работает:

• убедитесь, что шлейф динамика правильно подключен;
• проверьте, не поврежден ли шлейф динамика.

Возможно, проблема не в динамике, а в другом компоненте телефона.

Обратная сборка устройства

Порядок действий:

1. Отключите аккумулятор. Убедитесь, что батарея отключена перед началом сборки.
2. Установите защитную пластину аккумулятора. Закрепите металлическую пластину, закрывающую разъем аккумулятора, винтами.
3. Установите заднюю крышку/дисплей:

• Задняя крышка. Аккуратно установите заднюю крышку на место. Если она была приклеена, используйте двусторонний скотч или клей B-7000 для фиксации.
• Дисплей. Осторожно подключите все шлейфы дисплея к материнской плате (шлейфы дисплея, тачскрина и т.д.). Затем аккуратно установите рамку дисплея на место, надавливая по краям, чтобы она защелкнулась. Если дисплей был приклеен, используйте двусторонний скотч или клей B-7000 для фиксации.

4. Закрутите винты. Закрутите все винты, которые были откручены при разборке. Убедитесь, что они затянуты правильно.
5. Включите телефон. Включите телефон и протестируйте все функции (звонки, звук, дисплей, камера и т.д.).

Если вы все сделали правильно, то ваш телефон должен работать исправно. При наличии проблем перепроверьте все соединения и шаги сборки.

Что делать, если звук не появился после замены?

После замены динамика иногда случается так, что звук не появляется. Необходимо провести дополнительную диагностику.

Проверка соединений и контактов

Порядок действий:

Проблемы с аудиокодеком

Аудиокодек – это микросхема в телефоне, отвечающая за обработку звука. При ее повреждении звук может вообще не выводиться или выводиться искаженным.

Причины повреждения аудиокодека:

• Статическое электричество. Разборка телефона без заземления может привести к поломке аудиокодека.
• Повреждение при разборке. Неосторожная разборка телефона может повредить аудиокодек.
• Заводской брак. Иногда аудиокодек может не работать по причине заводского брака.
• Попадание жидкости. Попадание влаги в телефон опасно не только для аудиокодека, но и для других компонентов.
• Удары и падения. Аудиокодек может сломаться в результате механического повреждения.

Диагностика проблем с аудиокодеком:

1. Звук полностью отсутствует. Если звук отсутствует во всех приложениях, включая звонки, уведомления и воспроизведение музыки, то с большой вероятностью проблема в аудиокодеке.
2. Искаженный звук. Если хрипит динамик, то это также может указывать на проблемы с аудиокодеком.
3. Не работает микрофон. Аудиокодек отвечает не только за вывод звука, но и за его ввод. Если микрофон не работает, это тоже может быть связано с аудиокодеком.

Решение проблем с аудиокодеком:

1. Обратитесь в сервисный центр. Ремонт аудиокодека – это сложная процедура, требующая специализированного оборудования и навыков. Лучшим решением будет обратиться в сервисный центр.
2. Замена материнской платы. В некоторых случаях замена аудиокодека становится невозможной, поэтому потребуется устанавливать новую материнскую плату.

Другие возможные причины отсутствия звука после замены динамика:

• Программный сбой. Попробуйте перезагрузить телефон или сбросить его до заводских настроек.
• Неправильная установка динамика. Убедитесь, что динамик установлен правильно и не блокируется никакими деталями корпуса.
• Неисправный динамик. Возможно, новый динамик оказался неисправным.

Если вы проверили все соединения и контакты, а звук все равно не появился, то с большой вероятностью проблема в аудиокодеке. В этом случае лучше обратиться в сервисный центр для диагностики и ремонта динамика.

Стоит ли браться за замену самому?

Замена динамика в телефоне своими руками может быть осуществлена самостоятельно, но важно хоть немного разбираться в электронике, а также иметь под рукой необходимые инструменты.

Оценка сложности для разных моделей смартфонов

Сложность самостоятельной замены динамика сильно зависит от модели вашего телефона:

• Старые модели (например, телефоны 5-7 летней давности). Обычно проще в разборке, часто имеют модульную конструкцию. В таких случаях замена сводится к откручиванию нескольких винтов и аккуратному отсоединению шлейфов.
• Современные смартфоны. Здесь все гораздо сложнее. Производители стремятся к герметичности, используют клей, сложные системы креплений и хрупкие компоненты. Разобрать такой телефон без повреждений (особенно экрана или задней крышки) достаточно сложно.
• Телефоны с защитой от воды. Разборка таких устройств практически всегда требует нагрева и специальных инструментов, чтобы не повредить уплотнители и не лишить телефон водонепроницаемости.
• Некоторые китайские бренды (Xiaomi, Huawei, Realme и др.). Зачастую имеют свои особенности в конструкции, которые нужно учитывать. Желательно изучить видеоинструкции именно для вашей модели.

Стоимость услуги в сервисном центре

Обращение в сервисный центр – это наиболее надежный, но и более дорогой вариант. Стоимость услуги включает в себя цену нового динамика и оплату работы мастера. Цена может варьироваться в зависимости от модели телефона.
